合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 芬蘭Kibron公司超微量天平作用及應(yīng)用領(lǐng)域
> 環(huán)法表面張力儀的測試原理、應(yīng)用及優(yōu)勢
> 4種油醇烷氧基化物平衡和動態(tài)表面張力、潤濕性、泡沫性、乳化性質(zhì)研究（二）
> 不同含水率的三元體系與原油乳化過程中界面張力變化規(guī)律
> 球擬假絲酵母菌合成槐糖脂類表面活性劑、降解含油廢水的表面張力（三）
> 含氟表面活性劑的合成與應(yīng)用研究
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（一）
> 一體化生物復(fù)合乳液研制及在碳酸鹽巖體積加砂壓裂中的應(yīng)用（三）
> 磁場強(qiáng)度和磁化時長對除草劑溶液表面張力、噴霧霧滴粒徑的影響（三）
> 啤酒表面張力與泡沫持久性關(guān)系的研究
推薦新聞Info
-
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機(jī)制、應(yīng)用潛力（四）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機(jī)制、應(yīng)用潛力（三）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機(jī)制、應(yīng)用潛力（二）
界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機(jī)制、應(yīng)用潛力（三）
來源：應(yīng)用化學(xué) 瀏覽 114 次 發(fā)布時間:2025-10-30
2.3 NH2-PEG-GO、PA在水-油界面吸附動力學(xué)性能
為了進(jìn)一步研究NH2-PEG-GO、PA在水-正辛烷界面的吸附行為，利用Ward?Tordai方程，對NH2-PEG-GO、PA分子到界面的擴(kuò)散系數(shù)進(jìn)行分析，初始吸附階段（t→0）和接近平衡吸附階段（t→∞）動態(tài)界面張力可用公式（3）和（4）進(jìn)行計(jì)算。
式中，R為氣體常數(shù)（J/（mol·K）），T為溫度（K），cp是本體溶液中NH2-PEG-GO或PA的摩爾濃度（mol/L），γ0是沒有分子吸附時水-正辛烷界面張力（N/m）。γeq為穩(wěn)態(tài)下的界面張力（N/m）。Γeq是平衡時的界面吸附量（mol/m2），可以根據(jù)Gibbs吸附等溫線（公式（5））求得。D1、D2為吸附初期和吸附平衡時的擴(kuò)散系數(shù)。然而在吸附早期，水-油兩相的密度差可能會產(chǎn)生自然對流，同時吸附初期的界面張力下降快，不易統(tǒng)計(jì)，導(dǎo)致使用公式（3）擬合得到的D1可能會產(chǎn)生錯誤。因此，本文中僅使用公式（4）對NH2-PEG-GO、PA進(jìn)行吸附動力學(xué)分析。
對NH2-PEG-GO進(jìn)行分析，根據(jù)公式（4）線性擬合γt→∞~t-1/2的關(guān)系，得到擴(kuò)散系數(shù)D2（圖4A）。根據(jù)圖4B可知，D2比Einstein-Stokes方程預(yù)期值（3.06×10-12 m2/s）小2~3個數(shù)量級，這表明在接近平衡吸附階段，布朗運(yùn)動不是調(diào)控界面吸附的主要原因。圖4中為了實(shí)現(xiàn)單位統(tǒng)一，使用質(zhì)量濃度ρ來表示NH2-PEG-GO的濃度變化，而公式（4）中D2的計(jì)算需要NH2-PEG-GO的摩爾濃度cp，cp根據(jù)關(guān)系式cp=ρ/m，求得，其中m是NH2-PEG-GO的相對分子質(zhì)量約為2×106（輔助材料圖S2）。

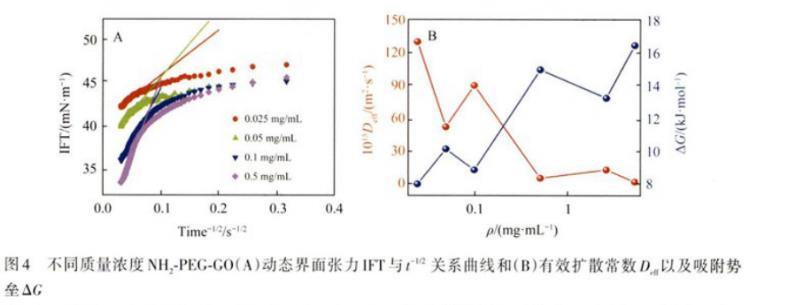

圖4不同質(zhì)量濃度NH2-PEG-GO（A）動態(tài)界面張力IFT與t-1/2關(guān)系曲線和（B）有效擴(kuò)散常數(shù)Deff以及吸附勢壘ΔG
為了定量分析吸附能壘，將計(jì)算的擴(kuò)散常數(shù)D2視為有效擴(kuò)散常數(shù)Deff，通過Arrhenius關(guān)系式（公式（6））計(jì)算：
Deff=De－ΔG/RT（6）
計(jì)算得到了NH2-PEG-GO吸附能壘ΔG，如圖4B所示。發(fā)現(xiàn)隨著NH2-PEG-GO質(zhì)量濃度增加，吸附能壘增加，意味著NH2-PEG-GO的界面吸附受到了阻礙。
用同樣的方法，根據(jù)圖5中不同質(zhì)量濃度PA動態(tài)界面張力隨時間t-1/2變化，計(jì)算了PA向界面運(yùn)動的擴(kuò)散系數(shù)DPA，計(jì)算得到的DPA~1×10-10 m2/s，與表1中估算得到的PA擴(kuò)散系數(shù)為同一數(shù)量級，這表明在低質(zhì)量濃度條件下，PA向界面吸附運(yùn)動為擴(kuò)散控制過程，這與之前文獻(xiàn)中報(bào)道的現(xiàn)象相一致。本節(jié)進(jìn)行的單組分吸附動力學(xué)解析將為下面的多（雙）組分共吸附動力學(xué)提供基準(zhǔn)和校準(zhǔn)。

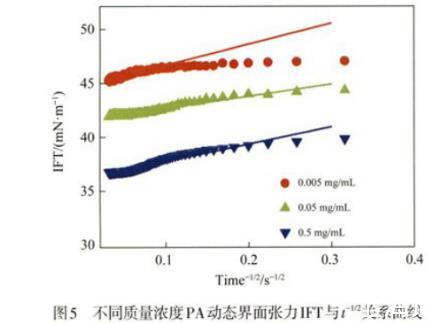

圖5不同質(zhì)量濃度PA動態(tài)界面張力IFT與t-1/2關(guān)系曲線
2.4 NH2-PEG-GO和PA在正辛烷/水界面的共吸附動力學(xué)
研究了PA和NH2-PEG-GO共存時界面張力的變化規(guī)律。測試了當(dāng)PA在油相中質(zhì)量濃度為0.5 mg/mL時，NH2-PEG-GO質(zhì)量濃度變化對水-油界面張力的影響（圖6B），并與不添加PA時（圖6A）的情況進(jìn)行了對比。發(fā)現(xiàn)0.5 mg/mL PA的添加，使得界面張力平衡時間明顯縮短，從大約700 s縮短為小于200 s，并且PA的添加，使得0.1和0.5 mg/mL NH2-PEG-GO在t<300 s時的界面張力下降曲線發(fā)生變化，此時0.5 mg/mL NH2-PEG-GO條件下，界面張力值更低，界面張力平衡時間更短（圖6B）。這是由于在界面上優(yōu)先吸附的PA與NH2-PEG-GO之間存在靜電相互作用，PA上的羧基能夠吸引更多帶氨基的NH2-PEG-GO向界面吸附，使界面被更快、更有效地覆蓋，因此二者之間具有協(xié)同相互作用。但0.5 mg/mL PA的存在對由NH2-PEG-GO吸附引起的平衡界面張力僅比不添加PA時降低了約3 mN/m。這意味著界面張力的降低主要是由于NH2-PEG-GO吸附導(dǎo)致的。可以推測，PA在水-油界面上更傾向于吸附到NH2-PEG-GO上，因此基本不影響平衡界面張力值。

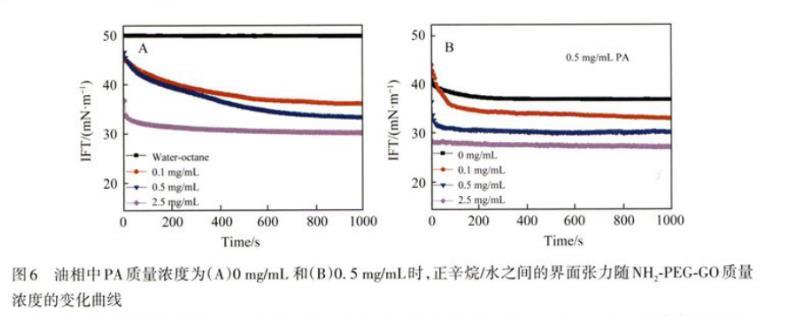

圖6油相中PA質(zhì)量濃度為（A）0 mg/mL和（B）0.5 mg/mL時，正辛烷/水之間的界面張力隨NH2-PEG-GO質(zhì)量濃度的變化曲線
