模擬地層水配制的納米SiO2/SDS體系的pH值在8.5左右，此時(shí)，納米SiO2表面的羥基會(huì)和OH-發(fā)生如下反應(yīng)：

該反應(yīng)使SiOH逐漸解離，減弱了SiO2表面的羥基和水之間的氫鍵作用，導(dǎo)致SiO2顆粒表面脫水，顆粒間水化作用力減弱，易發(fā)生聚并。在納米SiO2/SDS體系中添加鹽酸后，隨著H+含量的增加，該反應(yīng)向左移動(dòng)，增強(qiáng)了SiO2表面的羥基和水之間的氫鍵作用，水化作用力增強(qiáng)，阻止了納米SiO2顆粒之間發(fā)生橋接聚并，從而提高了體系的穩(wěn)定性。

在酸性介質(zhì)中，納米SiO2表面的羥基會(huì)和游離的質(zhì)子化水發(fā)生如下反應(yīng)：

SiO2表面的羥基會(huì)和H+發(fā)生反應(yīng)，所以和Ca2+、Mg2+、Na+離子相比，H+更容易吸附在納米顆粒表面。當(dāng)體系中含有足夠量的H+時(shí)，H+離子可以在納米SiO2周圍形成保護(hù)層，如圖4所示。模擬地層水中極少量的二價(jià)Ca2+、Mg2+也會(huì)使納米SiO2失去穩(wěn)定性，H+保護(hù)層的存在降低了納米SiO2雙電層中二價(jià)離子的含量，從而減少了二價(jià)陽離子對納米SiO2穩(wěn)定性的破壞。

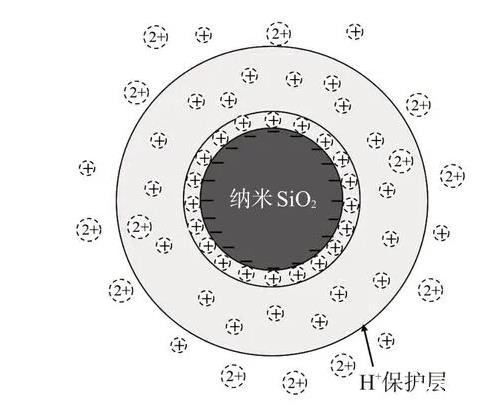

圖4納米SiO2周圍的H+保護(hù)層

在酸性介質(zhì)中，納米SiO2顆粒間水化作用力的增強(qiáng)及周圍H+保護(hù)層的形成，能夠很好地解釋模擬地層水配制的納米SiO2/SDS體系中pH值的降低對體系穩(wěn)定性的影響。

2.2納米SiO2/SDS體系降低界面張力的能力

圖5為NaCl鹽水和模擬地層水配制的納米SiO2/SDS體系與原油間的界面張力隨SiO2質(zhì)量分?jǐn)?shù)的變化曲線。NaCl鹽水中，隨SiO2質(zhì)量分?jǐn)?shù)的增加，納米SiO2/SDS體系降低界面張力的能力逐漸增強(qiáng)。單獨(dú)的納米SiO2沒有降低油水界面張力的能力，但在SDS溶液中加入納米SiO2后，由于納米SiO2與SDS都帶負(fù)電，二者間存在的靜電排斥作用使更多的SDS分子擴(kuò)散至油水界面，從而降低了界面張力，隨著SiO2質(zhì)量分?jǐn)?shù)的增加，SiO2與SDS之間的排斥作用增強(qiáng)，SDS降低界面張力的能力也不斷增強(qiáng)。模擬地層水中，隨SiO2質(zhì)量分?jǐn)?shù)的增加，納米SiO2/SDS體系降低界面張力的能力先增強(qiáng)后降低，在SiO2質(zhì)量分?jǐn)?shù)為0.5%時(shí)界面張力達(dá)到最低。當(dāng)SiO2質(zhì)量分?jǐn)?shù)小于0.5%時(shí)，體系穩(wěn)定性較好，隨SiO2含量的增加，體系降低界面張力的能力增強(qiáng)，這與NaCl鹽水中的趨勢和原因一致；當(dāng)SiO2質(zhì)量分?jǐn)?shù)大于0.5%時(shí)，體系的穩(wěn)定性變差，部分納米SiO2顆粒聚集失效，因此體系降低界面張力的能力減弱。

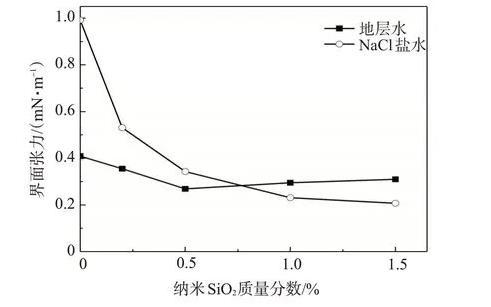

圖5納米SiO2對SDS降低油水界面張力的影響

隨pH值的降低，模擬地層水中納米SiO2/SDS體系的穩(wěn)定性逐漸增強(qiáng)，而納米SiO2/SDS體系降低油水界面張力的能力與其穩(wěn)定性有關(guān)，因此pH值的降低也將對體系降低界面張力的能力產(chǎn)生影響。圖6為納米SiO2/SDS體系降低油水界面張力的能力隨pH值的變化曲線，其中SiO2質(zhì)量分?jǐn)?shù)分別為0.2%和1.5%。

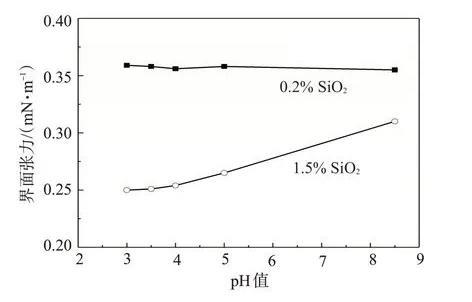

圖6 pH值對納米SiO2/SDS體系降低油水界面張力的影響

當(dāng)SiO2質(zhì)量分?jǐn)?shù)為1.5%時(shí)，納米SiO2/SDS體系靜置不久納米SiO2即聚集在一起，使得SiO2與SDS之間的排斥作用減小，隨著pH值的降低，水化作用力及H+保護(hù)層的形成使得納米SiO2聚集的幾率大大降低，SiO2顆粒在體系中分散較均勻，因此SiO2與SDS之間的排斥作用增大，體系降低油水界面張力的能力增強(qiáng)。當(dāng)SiO2質(zhì)量分?jǐn)?shù)為0.2%時(shí)，納米SiO2/SDS體系具有較好的穩(wěn)定性，pH值的下降對體系降低油水界面張力的能力基本無影響。

3結(jié)論

在NaCl鹽水中，納米SiO2/SDS體系的|ζ|基本大于30 mV，體系更易穩(wěn)定；模擬地層水中二價(jià)陽離子的存在使得體系的|ζ|均小于30 mV，顆粒容易聚集沉淀。納米SiO2含量越大，顆粒之間碰撞的機(jī)率增加，納米SiO2/SDS體系的穩(wěn)定性越差。隨著納米SiO2含量的增加，SDS降低油水界面張力的能力在NaCl鹽水中逐漸增強(qiáng)，而在模擬地層水中先增后減，在SiO2質(zhì)量分?jǐn)?shù)為0.5%時(shí)界面張力達(dá)到最低。

在模擬地層水中加入鹽酸后，隨著pH值降低，|ζ|不斷減小，穩(wěn)定性卻逐漸增強(qiáng)，當(dāng)pH值為3.5時(shí)，體系靜置15 d后仍能保持較好的穩(wěn)定性，降低pH值可以有效解決地層水中體系穩(wěn)定性問題。當(dāng)SiO2質(zhì)量分?jǐn)?shù)小于0.5%時(shí)，pH的下降對體系降低界面張力基本沒有影響；當(dāng)SiO2質(zhì)量分?jǐn)?shù)大于0.5%時(shí)，pH的下降會(huì)使體系降低界面張力的能力增強(qiáng)。
