合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 熱毛細(xì)效應(yīng)引起的表面張力梯度導(dǎo)致傾斜壁面上液膜干斑的出現(xiàn)（一）
> 氣體富集、雜質(zhì)對(duì)固-液界面納米氣泡接觸角的影響——結(jié)果與討論、結(jié)論
> 海上抗超高溫低滲透儲(chǔ)層鉆開(kāi)液配方設(shè)計(jì)及應(yīng)用效果（一）
> 低界面張力起泡劑的泡沫性能、用量對(duì)發(fā)泡量、半衰期的影響
> 系列脂肪醇聚氧乙烯醚磺酸鹽表面活性劑制備、溶解性、表面張力及界面張力測(cè)定（二）
> N-十四酰基天冬氨酸及其鈉鹽合成路線(xiàn)、制備、表面張力等性能測(cè)定（二）
> 調(diào)控NMVQ相表面張力對(duì)EPDM/NMVQ共混膠性能的影響
> 雙季銨基鄰苯二甲酸酯基表面活性劑SHZ16和SHZ14表面張力等性能對(duì)比（一）
> 不同比例墨水配制對(duì)量子點(diǎn)薄膜形貌的影響
> 數(shù)碼噴印墨水行業(yè)競(jìng)爭(zhēng)格局、市場(chǎng)規(guī)模及發(fā)展前景
推薦新聞Info
-
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過(guò)冷N(xiāo)i-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測(cè)試（三）
來(lái)源：精細(xì)化工 瀏覽 920 次 發(fā)布時(shí)間:2025-03-05
2.2 DSC分析

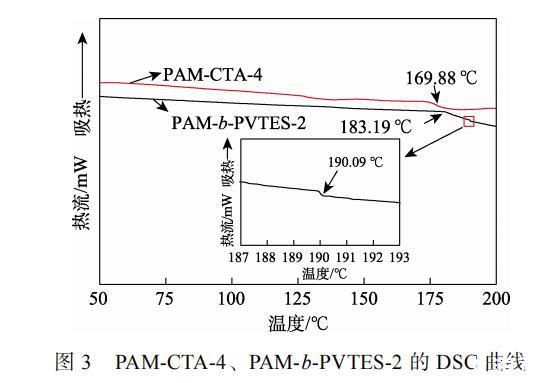

圖3 PAM-CTA-4、PAM-b-PVTES-2的DSC曲線(xiàn)
圖3為PAM-CTA-4、PAM-b-PVTES-2的DSC曲線(xiàn)。從圖3可以看出，PAM-CTA-4只有一個(gè)玻璃化轉(zhuǎn)變溫度（Tg），為169.88℃，但是PAM-b-PVTES-2有兩個(gè)Tg，分別為183.19和190.09℃，分別對(duì)應(yīng)了聚丙烯酰胺（PAM）和聚乙烯基三乙氧基硅烷（PVTES）的Tg。PAM和PVTES鏈段間存在一定的相互作用，這些相互作用導(dǎo)致嵌段共聚物中兩相的Tg與各自均聚物的Tg不同，兩相的相互作用（融合）導(dǎo)致Tg向兩者之間移動(dòng)。由此可知，合成的聚合物具有兩相結(jié)構(gòu)，屬于嵌段共聚物。
2.3 GPC分析
相對(duì)分子質(zhì)量的大小是影響聚合物黏度的一個(gè)重要因素，相對(duì)分子質(zhì)量越大，分子鏈段越長(zhǎng)，聚合物分子鏈段纏繞作用越強(qiáng)，聚合物的黏度越高，因此，適當(dāng)?shù)乜刂凭酆衔锏南鄬?duì)分子質(zhì)量能有效地控制聚合物溶液的黏度。圖4為不同n(AM)∶n(DBTTC)下合成的PAM-CTA樣品的GPC譜圖，具體數(shù)據(jù)列于表1。

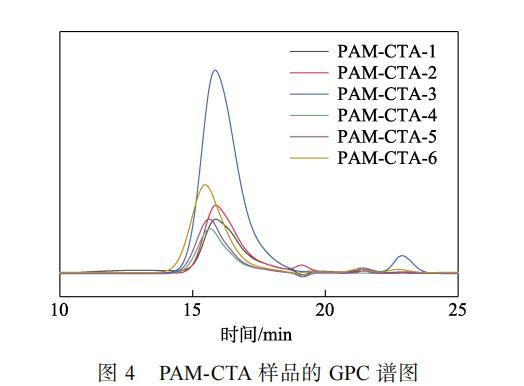

圖4 PAM-CTA樣品的GPC譜圖

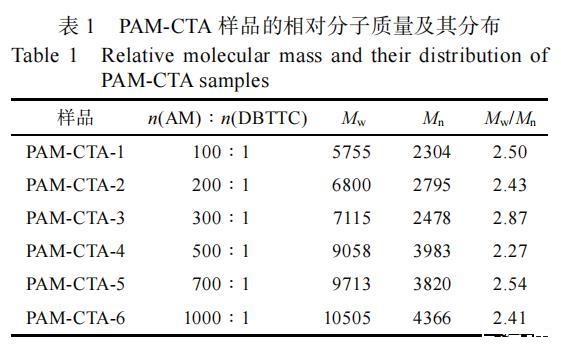

表1 PAM-CTA樣品的相對(duì)分子質(zhì)量及其分布
從表1可知，隨著DBTTC用量的降低，共聚物相對(duì)分子質(zhì)量逐漸增加，重均相對(duì)分子質(zhì)量（Mw）由5755增加到10505。這是因?yàn)?，隨著鏈轉(zhuǎn)移劑DBTTC用量的增加，反應(yīng)體系中DBTTC的濃度增加，鏈增長(zhǎng)自由基與鏈轉(zhuǎn)移劑DBTTC反應(yīng)生成休眠中間體，鏈增長(zhǎng)停止，PAM-CTA的相對(duì)分子質(zhì)量隨著鏈轉(zhuǎn)移劑用量的增加而降低，實(shí)現(xiàn)對(duì)PAM-CTA相對(duì)分子質(zhì)量的可控合成。由于PAM-CTA-4的分子量分布最窄，因此，選擇PAM-CTA-4進(jìn)行下一步反應(yīng)。
圖5為不同n(VTES)∶n(AM)合成的PAM-b?PVTES樣品的GPC譜圖，結(jié)果列于表2。PAM-b?PVTES樣品的相對(duì)分子質(zhì)量分布相較于PAM-CTA-4的相對(duì)分子質(zhì)量分布變大，且隨著VTES用量的增加，聚合物鏈段增長(zhǎng)，PAM-b-PVTES的Mw從9058增加到10707。

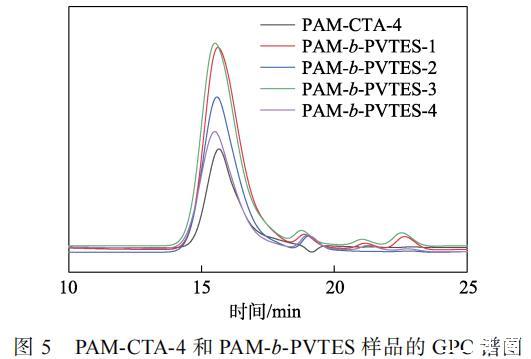

圖5 PAM-CTA-4和PAM-b-PVTES樣品的GPC譜圖

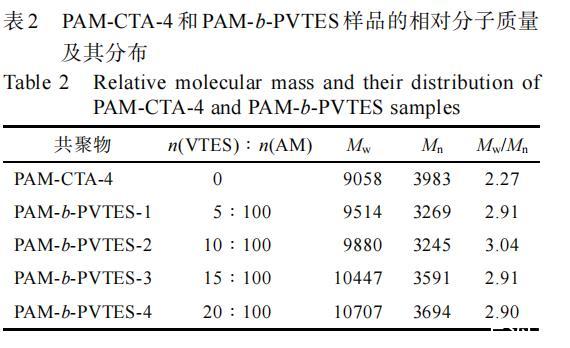

表2 PAM-CTA-4和PAM-b-PVTES樣品的相對(duì)分子質(zhì)量及其分布
2.4黏度分析
氣溶膠固定劑的黏度是影響固定劑霧化后液滴直徑的因素之一，氣溶膠固定劑溶液的黏度越小，越有利于氣溶膠固定劑與氣溶膠粉塵的黏附。一方面是因?yàn)闅馊苣z固定劑黏度越小，霧化后液滴的直徑越小，液滴的比表面積增大，也就是說(shuō)單位體積內(nèi)的固定劑霧化液滴密度越大，固定劑霧化液滴與氣溶膠粉塵顆粒的碰撞、結(jié)合頻率增大；另一方面霧化后液滴直徑越小，受到的重力作用越小，液滴在空氣中懸浮時(shí)間越長(zhǎng)，液滴與氣溶膠粉塵顆粒結(jié)合幾率更大，利于提高氣溶膠固定劑的利用率。圖6為20%固含量，不同的RAFT試劑用量對(duì)PAM-CTA共聚物水溶液黏度的影響。

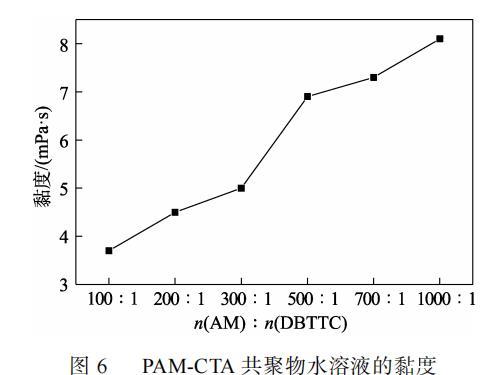

圖6 PAM-CTA共聚物水溶液的黏度
由圖6可知，隨著DBTTC用量的減少，共聚物水溶液黏度緩慢提升，由3.7 mPa·s逐漸升高到8.1 mPa·s，這是因?yàn)椋S著RAFT試劑用量的減少，共聚物相對(duì)分子質(zhì)量增加，共聚物鏈段增長(zhǎng)，共聚物鏈段之間的纏繞作用增強(qiáng)，共聚物水溶液黏度升高。適當(dāng)?shù)卣{(diào)節(jié)RAFT試劑的用量可以達(dá)到控制共聚物水溶液黏度的目的。
2.5表面張力分析
氣溶膠固定劑固定氣溶膠粉塵顆粒的過(guò)程是指霧化后的固定劑小液滴與氣溶膠顆粒在布朗運(yùn)動(dòng)或氣流的作用條件下發(fā)生碰撞，固定劑對(duì)氣溶膠顆粒進(jìn)行粘附、捕捉，將其凝并后最終沉降。因此，固定劑對(duì)粉塵的固定性能與其對(duì)氣溶膠粉塵的潤(rùn)濕性能和與氣溶膠粉塵的碰撞頻率有關(guān)。
氣溶膠粉塵顆粒普遍具有較高的表面張力，因此氣溶膠固定劑的表面張力越小越易與氣溶膠顆粒粘附。固含量為20%的PAM-b-PVTES共聚物水溶液的表面張力如圖7所示。

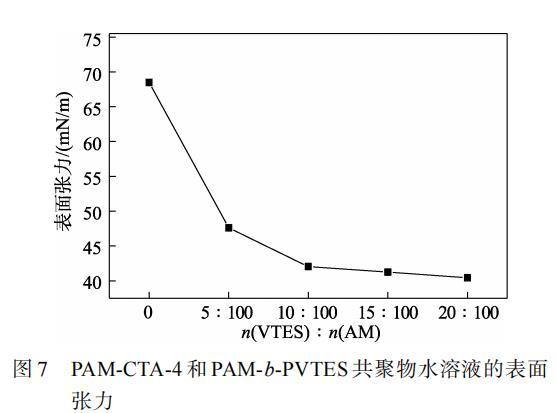

圖7 PAM-CTA-4和PAM-b-PVTES共聚物水溶液的表面張力
從圖7可以看出，隨著VTES用量的增大，共聚物水溶液的表面張力逐漸降低，n(VTES)∶n(AM)由0增加到10∶100時(shí)，共聚物水溶液表面張力從68.49 mN/m降低到40.44 mN/m，繼續(xù)增大VTES用量，共聚物水溶液表面張力逐漸趨于穩(wěn)定。這說(shuō)明VTES和AM共聚后賦予了共聚物水溶液更低的表面能，降低了共聚物水溶液的表面張力。
氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測(cè)試（一）
氣溶膠固定劑PAM-b-PVTES合成路線(xiàn)及GPC、DSC、表面張力等性能測(cè)試（二）
