合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 影響狹縫間氫鍵流體氣液平衡界面張力的因素有哪些（二）
> 我國陶瓷墨水生產(chǎn)企業(yè)基本狀況以及國產(chǎn)墨水與進口墨水性能的比較
> 煤油的界面張力多少合適，煤油表面張力與溫度對照表
> 有關表面張力儀產(chǎn)品優(yōu)點和參數(shù)說明
> 怎么算肥皂泡的表面張力？
> 表面張力儀分析氣潤濕反轉(zhuǎn)劑對緩解煤層水鎖效應、解吸速率影響（二）
> 東辛原油酸性活性組分油水界面張力、動態(tài)界面擴張流變性質(zhì)研究（二）
> 酯化度與分子質(zhì)量對果膠乳化性能、聚集體結構、界面性質(zhì)的影響規(guī)律（一）
> 咪唑類離子液體對不同煤塵潤濕性能的影響規(guī)律（上）
> 泡沫發(fā)生以及破裂機理|發(fā)泡劑在泡沫染整中的主要作用及類型
推薦新聞Info
-
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實驗研究與應用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實驗研究的深度解析
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
來源：石油化工技術與經(jīng)濟 瀏覽 1294 次 發(fā)布時間:2024-12-11
2.3不飽和酯改性環(huán)氧樹脂上漿劑對碳纖維的影響
2.3.1上漿劑制備原理與組成結構
針對不同復合材料基體樹脂界面結合能力的需求，上海石化開發(fā)了不飽和酯改性環(huán)氧樹脂上漿劑，采用反丁烯二酸和甲苯二異氰酸酯共聚改性雙酚S環(huán)氧樹脂，引入不飽和官能團增強樹脂的界面通用性，引入聚醚基團增強水溶性，并通過有機氟表面活性劑外乳化等方法，制備了具備通用性的不飽和酯改性環(huán)氧樹脂乳液型上漿劑。
測試結果表明，核磁共振譜圖在2.8×10-6、3.8×10-6、4.5×10-6、6.9×10-6等處表明含有環(huán)氧、羥基、醚、不飽和雙鍵等基團，紅外光譜在935 cm-1、1 104 cm-1、1 719cm-1、3 355cm-1處出現(xiàn)環(huán)氧、羥基、醚、聚氨酯等特征吸收峰，可見上漿劑組分結構中含有環(huán)氧基、羥基、醚、不飽和雙鍵、異氰酸酯等多種功能性基團，和環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂、聚酰胺樹脂等常用復合材料基體樹脂均具備良好的界面結合力，通用性良好。
2.3.2上漿劑乳液的性能評價

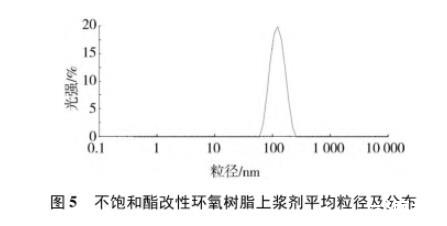

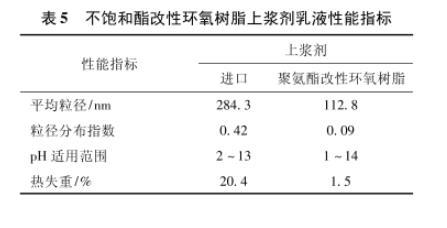

制備的不飽和酯改性環(huán)氧樹脂上漿劑乳液的性能測試結果見表5，粒徑及分布測試結果見圖5。
由表5結果可見：不飽和酯改性環(huán)氧樹脂上漿劑為微乳液，平均粒徑更小，離心沉淀量低，更易長時間儲存應用；可在較寬的pH范圍內(nèi)保持穩(wěn)定，熱失重程度小，耐溫性高，可滿足各種不同復合材料樹脂基體高溫、中溫、低溫加工工藝的需求。
2.3.3上漿劑對碳纖維性能的影響

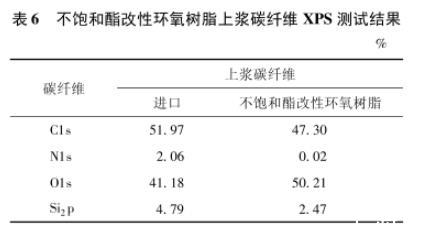

采用制備的不飽和酯改性環(huán)氧樹脂上漿劑制備的上漿碳纖維，其表面X射線光電子能譜(XPS)分析測試結果見表6所示。采用進口環(huán)氧樹脂、酚醛樹脂和雙馬來酰亞胺樹脂上漿劑后，上漿碳纖維的界面剪切強度分別為150.7 MPa、122.9 MPa、149.0 MPa；采用環(huán)氧樹脂、酚醛樹脂和雙馬來酰亞胺等不飽和酯改性環(huán)氧樹脂上漿劑上漿后，上漿碳纖維的界面剪切強度分別為173.0 MPa、157.7 MPa、184.8 MPa。
X射線光電子能譜分析測試結果表明，上漿后碳纖維表面由非極性轉(zhuǎn)變?yōu)闃O性，C含量大幅降低，O含量顯著提高。與進口碳纖維相比，不飽和酯改性環(huán)氧樹脂上漿碳纖維具有更高的O含量，表明不飽和酯改性環(huán)氧樹脂上漿劑的極性官能團含量更多。
界面剪切強度測試結果表明，與進口上漿劑相比，不飽和酯改性環(huán)氧樹脂上漿碳纖維與環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂的界面性能均有顯著提高。

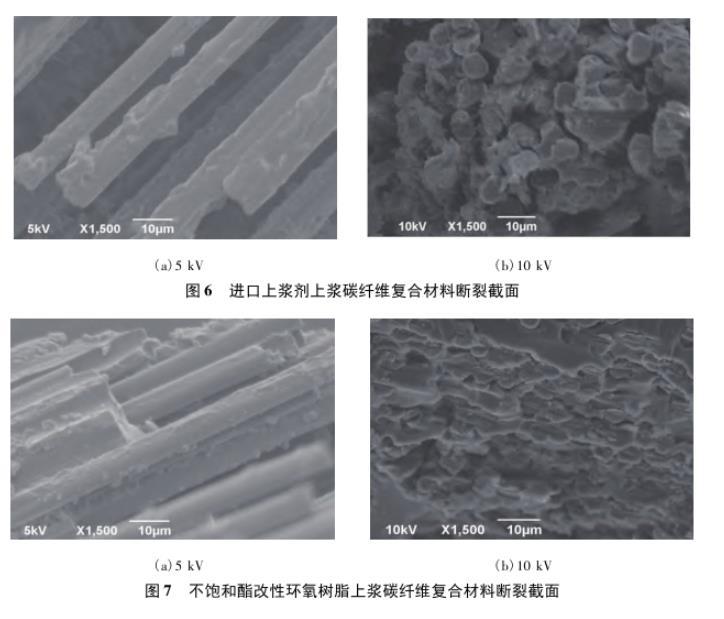

采用進口上漿劑和不飽和酯改性環(huán)氧樹脂上漿劑制備的上漿碳纖維復合材料斷裂截面見圖6～7。
復合材料斷裂截面圖顯示，采用進口上漿劑制備的碳纖維在部分區(qū)域未能有效吸附上漿劑組分，出現(xiàn)纖維的滑脫和粘連等不良現(xiàn)象。采用不飽和酯改性環(huán)氧樹脂上漿劑制備的碳纖維表面均勻涂覆上漿劑高分子，并與酚醛基體樹脂粘結成一體，纖維很難從樹脂中滑脫，界面結合性能良好。測試結果表明，不飽和酯改性環(huán)氧樹脂上漿劑能有效改善上漿碳纖維與不同基體樹脂的適用性，具有更好的通用性。
3結論
(1)聚氨酯改性環(huán)氧樹脂上漿劑，其樹脂結構含有活性環(huán)氧基團和極性氨基甲酸酯鍵，環(huán)氧組分提供了基本的集束和擴幅能力，聚氨酯結構大幅度提高了纖維集束、耐磨和韌性，并且容易通過異氰酸酯組分用量的調(diào)節(jié)，進行針對性的改善和優(yōu)化，上漿碳纖維加工性能達到同類進口纖維水平。同時，該上漿劑不需要在后期添加集束劑和現(xiàn)場二次混合，水性乳液上漿劑的應用穩(wěn)定性良好，碳纖維上漿浸潤性好，有利于碳纖維的工業(yè)化穩(wěn)定生產(chǎn)。
(2)聚酯改性環(huán)氧樹脂碳纖維乳液上漿劑，主成分由聚酯多元醇和環(huán)氧樹脂組合而成，同時含有具有優(yōu)異的乳化性能和極低的浸潤性能的雙酚A聚醚陰離子表面活性劑，實現(xiàn)了上漿劑的超低表面張力和快速上漿，顯著改善上漿均勻性，有效提高生產(chǎn)效率和產(chǎn)品穩(wěn)定性。
(3)不飽和酯改性環(huán)氧樹脂碳纖維乳液上漿劑，采用不飽和酸和多異氰酸酯共聚改性環(huán)氧樹脂、有機氟表面活性劑外乳化，上漿劑組分結構中含有環(huán)氧基、羥基、醚、不飽和雙鍵、異氰酸酯等多種功能性基團，上漿后的碳纖維與環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂等常用復合材料基體樹脂均具備優(yōu)異的界面結合力、良好的通用性，具有廣闊的工業(yè)應用前景。
(4)聚氨酯改性環(huán)氧樹脂、聚酯改性環(huán)氧樹脂、不飽和酯改性環(huán)氧樹脂系列碳纖維專用上漿劑，可以進一步滿足國內(nèi)外碳纖維及復合材料制備廠家的需求，培育和引導與自身碳纖維產(chǎn)品特色相配合的功能助劑產(chǎn)業(yè)，全面提升上海石化在我國新材料產(chǎn)業(yè)鏈的競爭力和影響力。
改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（一）
