合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于陰離子?非離子型表面活性劑復(fù)配最佳強(qiáng)化潤濕高效驅(qū)油體系——實(shí)驗(yàn)部分
> 界面張力γ、潤濕角θ與泥頁巖孔半徑r關(guān)系（二）
> 反離子鹽KBr濃度對(duì)酰胺基陽離子Gemini表面活性劑的表/界面活性的影響（三）
> 表面張力儀與界面張力儀的區(qū)別
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（三）
> ?鋰電池涂布工藝缺陷與表面張力有何關(guān)系？
> 如何改善水性涂料的耐水性？
> 軟包裝凹印常見問題的分析及對(duì)策
> 高壓CO2對(duì)表面活性劑水溶液與原油界面張力、原油乳化的影響——結(jié)果與討論、結(jié)論
> 轉(zhuǎn)移式微量點(diǎn)膠的基本原理及膠滴的轉(zhuǎn)移率、鋪展直徑
推薦新聞Info
-
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
?發(fā)泡材料配方對(duì)表面張力的影響
來源： 瀏覽 1331 次 發(fā)布時(shí)間:2023-11-15
發(fā)泡材料發(fā)泡前后體積將發(fā)生很大變化，發(fā)泡后體積與發(fā)泡前體積之比稱為發(fā)泡倍率，按發(fā)泡倍率不同，IXPE產(chǎn)品可分為5、10、15、20、25、30等不同倍率。生產(chǎn)不同發(fā)泡倍率產(chǎn)品，其原料配方不同，主要差別是發(fā)泡劑含量有差異，發(fā)泡材料的中間過程產(chǎn)品即發(fā)泡材料母片，由于配比差異其表面張力也不同，而且是否經(jīng)過輻照交聯(lián)處理也有很大區(qū)別。表1是不同材料配方母片輻照前后的張力變化情況。不同發(fā)泡倍率產(chǎn)品電暈處理前的表面張力狀況有較大差別，而且還與是否壓光有關(guān)，實(shí)驗(yàn)測(cè)試結(jié)果如表2所示。

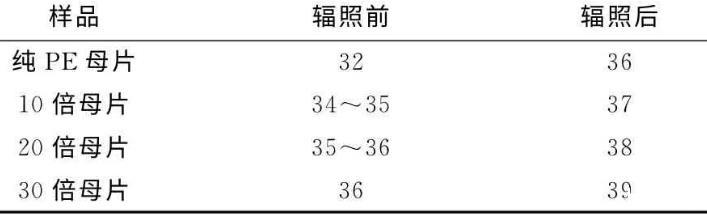

表1不同發(fā)泡倍率母片輻照處理前后的表面張力

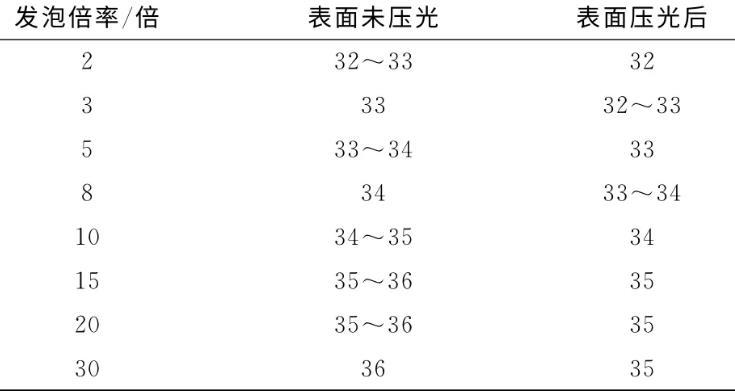

表2不同倍率發(fā)泡產(chǎn)品電暈處理前表面張力
由表1可看出，純PE表面張力最小，隨著發(fā)泡劑加入比例增加，改變了材料的結(jié)晶性，表面張力趨于增加。電子束輻照交聯(lián)，可以改變材料結(jié)構(gòu)，同樣改變了材料表面的表面能，材料表面張力變大。
由表2可看出，隨著發(fā)泡產(chǎn)品倍率提高，材料表面張力會(huì)增加。發(fā)泡材料的微觀泡孔結(jié)構(gòu)，改變了表面特性，增加了液體的潤濕，發(fā)泡倍率加大，單位體積內(nèi)泡孔數(shù)增加，表面泡孔結(jié)構(gòu)更利于浸潤。發(fā)泡材料剛完成發(fā)泡后，其表面張力小于發(fā)泡前對(duì)應(yīng)的母片，這是因?yàn)榘l(fā)泡在高溫下進(jìn)行，使得表面進(jìn)行了結(jié)晶融化和重新結(jié)晶，改變了前期輻照交聯(lián)引起的表面變化。同一材料，若表面壓光處理后，表面張力會(huì)略有下降，這是因?yàn)閴汗飧淖兞瞬牧媳砻娴呐菘仔螒B(tài)，形成了一層平整表皮，不利于液體的浸潤。
