靜電噴霧法是利用高壓靜電使液體帶電霧化并控制液滴運動和破碎，達到均勻噴霧效果的一種有效技術。它具有霧滴粒徑細小、分布均勻性高、運動軌跡可控、沉積效率和附著性高等優點，在微納米材料的加工、制備等領域表現出巨大的潛力。在機械制造方面，可以利用靜電噴霧技術解決砂輪磨粒分布不均勻的問題；在生物醫學方面，利用靜電噴霧實現聚乳酸-羥基乙酸共聚物微球的制備，并用于運送藥物辛伐他丁；在電化學方面，該方法能制備太陽能電池的二氧化鈦光陽極。

靜電噴霧液滴接觸荷電原理

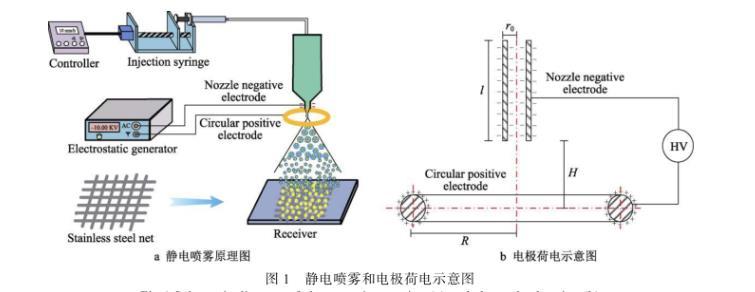

靜電噴霧裝置主要由高壓靜電發生器、控制器、微量注射器、噴嘴電極、環形電極和接收板組成，如圖1a所示。噴嘴電極連接高壓靜電發生器的負極，環形電極接高壓靜電發生器的正極。高壓靜電發生器輸出負高壓，在噴嘴電極會產生大量的負電荷，同時環形電極上會感應出正電荷。調節靜電發生器的參數，控制噴嘴電極和環形電極之間的電場強度。將微量注射泵固定在支架上，使用微量注射泵將溶液勻速泵送到噴嘴處。液體從噴嘴噴出時與高壓電極接觸，使電極上的電荷傳導到液體。帶電液體在靜電力、電荷互斥力、重力、環境復合力的作用下，破碎成細小液滴，并均勻地吸附在工件上。

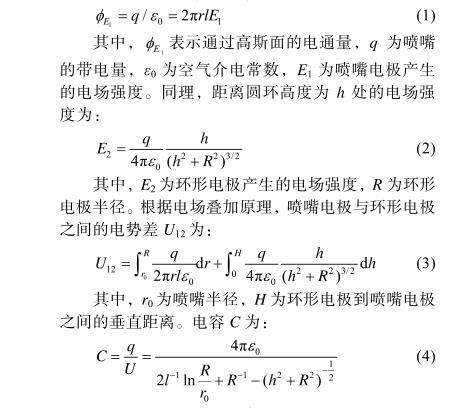

靜電噴霧溶液為低導電率液體，接觸荷電使液體荷電最充分。電極荷電方式如圖1b所示，通電后，噴嘴電極與環形電極組成電容器的兩個極板，噴嘴電極為細長軸，帶高壓負電，環形電極接正極（或者接地）。由高斯定律可求噴嘴電極的電荷量。取半徑為r、長度為l的圓柱高斯面，則：

其中，1Eφ表示通過高斯面的電通量，q為噴嘴的帶電量，ε0為空氣介電常數，E1為噴嘴電極產生的電場強度。同理，距離圓環高度為h處的電場強度為：

其中，E2為環形電極產生的電場強度，R為環形電極半徑。根據電場疊加原理，噴嘴電極與環形電極之間的電勢差U12為：

其中，r0為噴嘴半徑，H為環形電極到噴嘴電極之間的垂直距離。電容C為：

電容大小與電極間的參數有關：隨電極間的電壓增大，兩電極的荷電量增加，使液體荷電量及兩極間的電場強度增大，靜電噴霧液體受靜電力的影響變大。另外，液體在靜電噴霧過程中還受粘滯力、慣性力、表面張力等作用。當帶電液體向基底運動時，運動形態受到韋伯數We、雷諾數Re等無量綱數的影響。韋伯數We和雷諾數Re的計算如下：

其中，ρ為流體密度，vl為射流流速，ri為液滴半徑，γ為流體的表面張力系數，μ為液體運動黏性系數。液體流速的韋伯數與液體流速的平方成正比。本實驗將0.4 g、粒徑為25 nm的SiO2微粒均勻分散在20 mL酒精中作為靜電噴霧溶液，密度為8.61 g/cm3，表面張力為24.6 mN/m，流量為10.6 mL/h。噴嘴負電極使用精密點膠針頭（內徑0.75 mm，外徑1.00 mm），環形正電極使用黃銅環（內徑30 mm，外徑40 mm），噴嘴底部與環形電極之間的距離為10 mm。計算得到噴嘴處射流的韋伯數約為e-21，雷諾數為2e-12，慣性力和黏性力對射流的影響都很小，因此液體的運動狀態主要受靜電力和表面張力的影響。當液滴帶電量超過瑞利極限時，液滴將克服表面張力發生破碎。

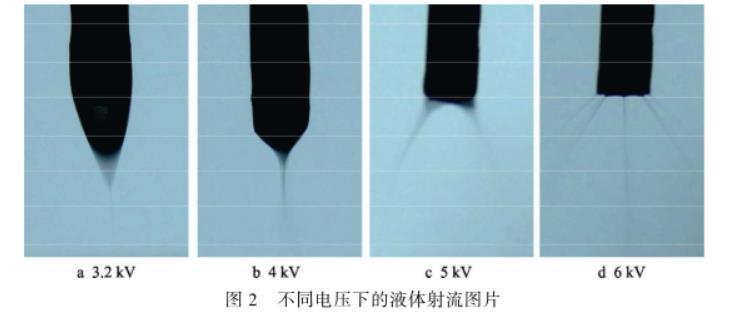

電壓越高，液體霧化成的液滴越細小。隨著電壓的升高，液滴霧化的射流狀態大致可以分為三種：滴狀模式、錐射流模式和多股射流模式。在較小的電壓（0～3 kV）下，噴嘴處液體所受的電場力小于表面張力，噴嘴中液體以滴狀形態落下，為滴狀模式。電場力逐漸增大，噴嘴液體被拉成細長軸狀，形成連續的射流。進一步增大電壓（如圖2a、b所示），液體在噴嘴處形成錐狀，且破碎成小霧滴，為錐射流模式，如圖2b所示，射流狀態最穩定。

如圖2c所示，繼續增大電壓到5 kV時，噴嘴處的液體錐射流變?yōu)閮晒?。電壓達到5.6 kV時形成多股細射流，噴霧覆蓋范圍變大，即多股射流模式。多股射流的霧滴更小且噴涂范圍更大，因此符合制備具有微結構的薄涂層實驗要求。電壓達到6 kV時，多股射流比較穩定，如圖2d所示。當電壓超過8 kV后，卷吸現象明顯，大量霧滴向環形電極方向運動，樣件上二氧化硅的沉積率降低。因此，后續研究中選用6 kV和7 kV兩個參數分析電壓對結構與潤濕性能的影響。

本文揭示了靜電噴霧過程中液體接觸荷電原理及霧化機理。隨著電壓的增高，液體射流模式逐漸由滴狀模式、單股射流轉變?yōu)閮晒缮淞骱投喙缮淞?，其中多股射流狀態下的霧滴更小，覆蓋范圍較大，適合制備微結構薄膜層。
