2、結(jié)果與討論

2.1酚胺樹脂聚醚破乳劑（PAPE13）質(zhì)量濃度對體系油-水界面張力的影響

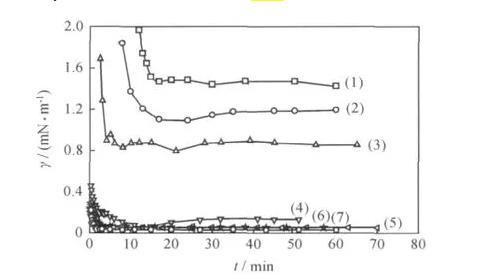

圖1不同PAPE13質(zhì)量濃度的破乳劑溶液-孤東二元驅(qū)原油體系的動態(tài)油-水界面張力

圖1為30℃時不同PAPE13質(zhì)量濃度的PAPE13溶液-孤東二元驅(qū)原油體系的動態(tài)油-水界面張力。由圖1可見，PAPE13破乳劑能夠有效地降低體系的油-水界面張力，當(dāng)PAPE13質(zhì)量濃度為50mg/L時，即可將油-水界面張力降至1.45mN/m；隨著PAPE13質(zhì)量濃度的增大，油-水界面張力逐漸下降，當(dāng)PAPE13質(zhì)量濃度大于800mg/L時，油-水界面張力降至10-2數(shù)量級的低水平，充分顯示了該破乳劑具有較強的界面活性。由圖1還可見，隨著時間的延長，體系的油-水界面張力逐漸趨于穩(wěn)定，達到穩(wěn)態(tài)值所需的時間隨著破乳劑質(zhì)量濃度的增大而縮短。PAPE13質(zhì)量濃度為50mg/L時，油-水界面張力達到穩(wěn)態(tài)所需的時間為15min；質(zhì)量濃度為100mg/L時，縮短為12min；質(zhì)量濃度為200mg/L時，進一步縮短至4min；而當(dāng)PAPE13質(zhì)量濃度再增加時，油-水界面張力幾乎在瞬間就能降低至穩(wěn)態(tài)水平。其他8種酚胺樹脂聚醚破乳劑濃度對體系油-水界面張力的影響規(guī)律與PAPE13類似。

2.2溫度對酚胺樹脂聚醚破乳劑（PAPEmn）界面活性的影響

溫度對于酚胺樹脂聚醚破乳劑（PAPEmn）的界面活性有著顯著的影響，不同溫度下9種破乳劑溶液-原油體系的油-水界面張力的穩(wěn)態(tài)值列于表2。由表2可見，隨著溫度從30℃升高至50℃，各體系的油-水界面張力均顯著升高，而且隨著溫度升高，油-水界面張力升高的幅度也在增大，以PAPE11破乳劑為例，從30℃升高至40℃時體系油-水界面張力升高了4.73mN/m，但從40℃升高至50℃時體系油-水界面張力卻升高了10.70mN/m。該系列酚胺樹脂破乳劑的界面活性隨著溫度升高而降低。

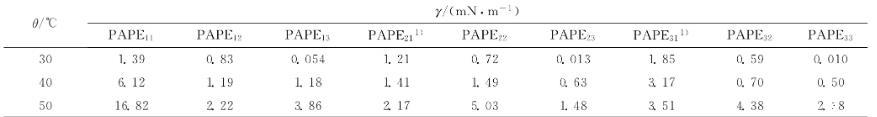

表2不同溫度下9種PAPEmn溶液-孤東二元驅(qū)原油體系的油-水界面張力的穩(wěn)態(tài)值（γ）

2.3酚胺樹脂聚醚破乳劑相對分子質(zhì)量和HLB值對體系油-水界面張力的影響

考察了不同相對分子質(zhì)量和HLB值的酚胺樹脂聚醚破乳劑（PAPEmn）在不同濃度下對PAPEmn溶液-原油體系油-水界面張力的影響，結(jié)果列于表3。由表3可以看出，隨著PAPEmn質(zhì)量濃度增大，PAPEmn降低油-水界面張力的能力也越強，尤其是對HLB值較大的PAPEmn（水溶性較強），其界面活性隨其質(zhì)量濃度升高迅速增強，在高質(zhì)量濃度區(qū)油-水界面張力甚至能降低至超低水平（10-3mN/m）。筆者研究的PAPEmn的界面活性要強于沈明歡等［7-9］報道的破乳劑的界面活性。頂替理論認為，當(dāng)破乳劑加到原油乳狀液中以后，其分子會將瀝青、石蠟及驅(qū)油化學(xué)劑等表面活性物質(zhì)頂替出來，在油-水界面形成一層新的混合界面膜。這層膜的強度較低，從而使整個乳狀液處于不穩(wěn)定狀態(tài)。并最終達到破乳的目的［10-11］。PAPEmn高的界面活性有利于其分子到達油-水界面，取代原有的界面膜，達到破乳的目的。破乳劑在溶液中的濃度越高，則被替換出的表面活性劑分子越多，油-水界面張力下降越大，破乳效果越好，乳狀液越不容易形成。

PAPE11、PAPE12和PAPE13是相對分子質(zhì)量相當(dāng)、HLB值逐漸增大，亦即其親水性逐漸增強的3個破乳劑樣品。從表3還可以看出，在同樣的破乳劑濃度下，HLB值越大的破乳劑降低油-水界面張力的幅度越大，油-水界面張力越低，甚至發(fā)生數(shù)量級的變化；而要將油-水界面張力降低至同樣的水平，HLB值大的破乳劑所需要的濃度則更低，即其降低油-水界面張力的效率越高。PAPE21、PAPE22和PAPE23以及PAPE31、PAPE32和PAPE332個系列的破乳劑隨著HLB值的增大也表現(xiàn)出同樣的規(guī)律。PAPE12、PAPE22和PAPE32是保持HLB值相當(dāng)、相對分子質(zhì)量逐漸增大的3個破乳劑樣品，隨著相對分子質(zhì)量的增大，它們降低油-水界面張力的能力均有所增強，但增強的幅度不大，大體均在同一數(shù)量級內(nèi)變化。PAPE13、PAPE23和PAPE33是水溶性最好的一組破乳劑，隨著相對分子質(zhì)量的增大，其降低油-水界面張力的能力也有所增強，但增強幅度仍然不大。由此可見，在所研究的破乳劑相對分子質(zhì)量變化范圍內(nèi)，相對分子質(zhì)量變化對PAPEmn界面活性的影響較小。

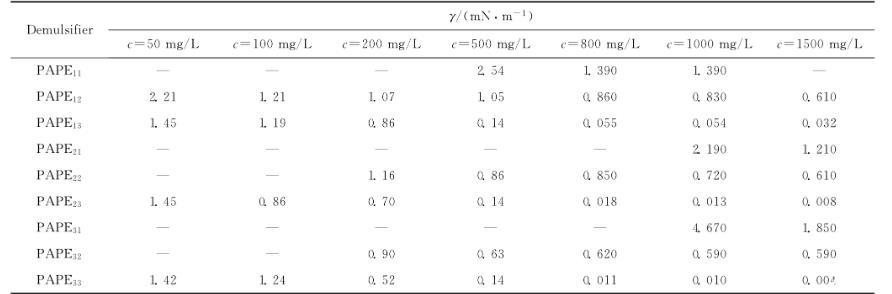

表3 PAPEmn的相對分子質(zhì)量和HLB值對孤東二元驅(qū)原油體系油-水界面張力（γ）的影響

2.4酚胺樹脂聚醚破乳劑（PAPEmn）對不同原油體系油-水界面張力的作用

目前，在勝利油田的現(xiàn)場開采中有二次采油即水驅(qū)，也有三次采油即二元驅(qū)技術(shù)。二元驅(qū)技術(shù)中加入了表面活性劑和聚合物，采出液的性質(zhì)必然與水驅(qū)有所不同，為此進一步考察了PAPEmn破乳劑對二元驅(qū)原油和水驅(qū)原油體系的動態(tài)油-水界面張力的影響，結(jié)果列于表4。PAPEmn系列破乳劑不僅能有效降低二元驅(qū)原油體系的油-水界面張力，同樣也能降低水驅(qū)原油體系的油-水界面張力。以破乳劑PAPE33為例，其降低二元驅(qū)原油體系的油-水界面張力遠勝于降低水驅(qū)原油體系的油-水界面張力，其他8個破乳劑也表現(xiàn)出同樣的規(guī)律。二元驅(qū)原油中殘留少量的驅(qū)油表面活性劑，正是這些殘留表面活性劑與破乳劑間產(chǎn)生了協(xié)同作用，從而導(dǎo)致二元驅(qū)原油體系的油-水界面張力低于水驅(qū)原油體系的。

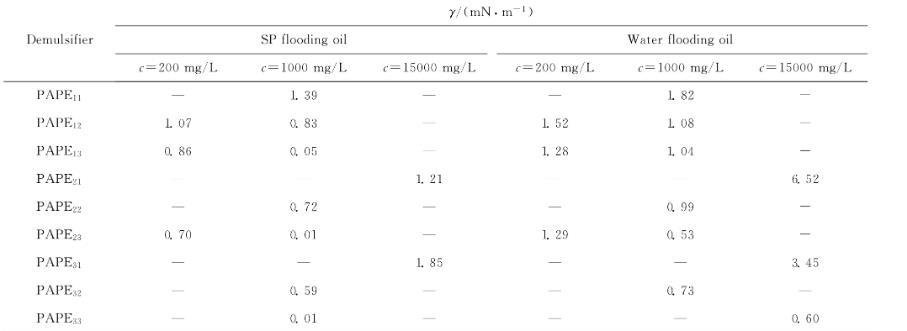

表4加入酚胺樹脂聚醚破乳劑的不同原油體系的穩(wěn)態(tài)油-水界面張力（γ）

3結(jié)論

（1）在實驗范圍內(nèi)，9種PAPEmn破乳劑均能夠有效降低孤東二元驅(qū)原油體系油-水界面張力，而且其降低油-水界面張力的能力要顯著強于一些常規(guī)破乳劑。

（2）PAPEmn破乳劑的相對分子質(zhì)量和HLB值對其界面活性有明顯影響，其中HLB值對界面活性的影響更為顯著；隨著HLB值的增大，油-水界面張力迅速下降，破乳劑降低油-水界面張力的能力和效率均有所增強。

（3）溫度對所研究的酚胺樹脂類破乳劑的界面活性影響較為顯著。隨著溫度升高，油-水界面張力逐漸增大，表明從界面活性角度考慮該系列的破乳劑較適宜在低溫下使用。

PAPEmn破乳劑較高的界面活性有利于破乳劑分子擴散至乳狀液液珠界面，頂替油-水界面上的瀝青質(zhì)、石蠟及三次采油驅(qū)油表面活性劑等界面活性物質(zhì)，在油-水界面形成一層新的強度較弱的混合界面膜，從而使乳狀液處于不穩(wěn)定狀態(tài)并最終達到破乳的目的。

酚胺樹脂聚醚型破乳劑分子結(jié)構(gòu)、濃度對油-水界面張力的影響——實驗部分

酚胺樹脂聚醚型破乳劑分子結(jié)構(gòu)、濃度對油-水界面張力的影響——結(jié)果與討論、結(jié)論
