微流控技術廣泛應用于微電子、生物工程和納米技術領域，液滴運動與控制是其中極為重要的方面，而表面張力是影響、甚至是控制微納尺寸下液滴鋪展與變形運動的關鍵因素。在電場作用下，電介質液體所含帶電粒子在界面處的聚集或排斥作用在宏觀上改變了液滴表面張力，進而影響微液滴的運動、變形、分裂及聚并等行為。因此，深入研究電場作用下表面張力對液滴鋪展運動特征的影響具有重要意義。

Schmid等通過觀察漂浮于氣水交界面上的云母片，受到靜電場作用時產生的運動距離變化研究了電場對表面張力的影響，發現當電場強度為6.7 kV/cm時，NaCl溶液的表面張力降低；但Damm對Schmid所得結果提出質疑，認為NaCl溶液表面張力的改變應歸因于電極附近的雜散電場(Stray field)。Hayes采用波紋方法測量了平行電極板間氣液界面處表面張力，認為在實驗誤差范圍內，場強達10.4 kV/cm的電場對純水和10%NaCl溶液的表面張力并無明顯影響，但因?qū)嶒?yàn)不確定性較大，結論可信度有限；另外，Hayes基于熱力學理論，推斷液體表面和內部的壓差致使表面張力增大，并與電場強度平方成比例。目前，采用實驗直接測量表面張力研究電場對溶液表面張力的影響，限于實驗精度和實驗設計等原因，所得結論尚不統一。

相對采用實驗直接測量電場對表面張力的影響，間接測量方法中取得許多積極成果，并涌現出多種新的測量方法?；谝旱沃亓糠?，Watanabe等測量了水油界面張力，發現增大電場強度可降低表面張力，而改變電場極性并不影響表面張力。類似地，Morimoto和Saheki測量了真空中油滴的表面張力，指出油滴質量隨電場強度增大而減小，并給出表面張力與電荷間的關系；他們認為電場力和表面電荷是促使表面張力降低的原因。Sato等采用振蕩射流法，向平行電極板中噴射液滴進而測量了表面張力變化，通過對多種液體的比較發現，除液體自身物理性質外，外加電場對其表面張力也有影響，當電導率>10-2S/m時，表面張力與電壓平方成反比，并推測液體表面存在的表面電荷是表面張力降低的原因。上述實驗結果均表明氣液界面上的表面張力隨電場強度增大而減小。然而，采用軸對稱液滴形狀分析法的Bateni等則得到與Sato等相反的結果，認為電場促使液滴表面張力增大。而對于外加電場對表面張力影響的理論研究報道較少。Liggieri等通過理論分析，認為靜電場中表面無自由電荷時液體表面張力的變化與受磁場作用時相似，場強較小時的影響極小，只有電場場強極大時才能在實驗中檢測到表面張力變化。

上述研究表明，電場強度對表面張力的影響大致分為表面張力隨電場強度提高而減小、增大和不變等三種情形。而目前對于受電場作用時的液滴運動的理論研究中，均假設表面張力不受電場影響，即表面張力不變，進而模擬其運動特征；這顯然與上述多數實驗所得結論明顯不符，也不能準確反映電場對液滴運動的影響。為此，本文基于實驗研究結果，建立表面張力與電場強度間的關系式，推導電場作用下描述液滴運動過程的演化方程，采用數值模擬獲得不同電場情形下的液滴運動行為，進而分析因電場作用帶來的表面張力變化對液滴運動特征的影響。

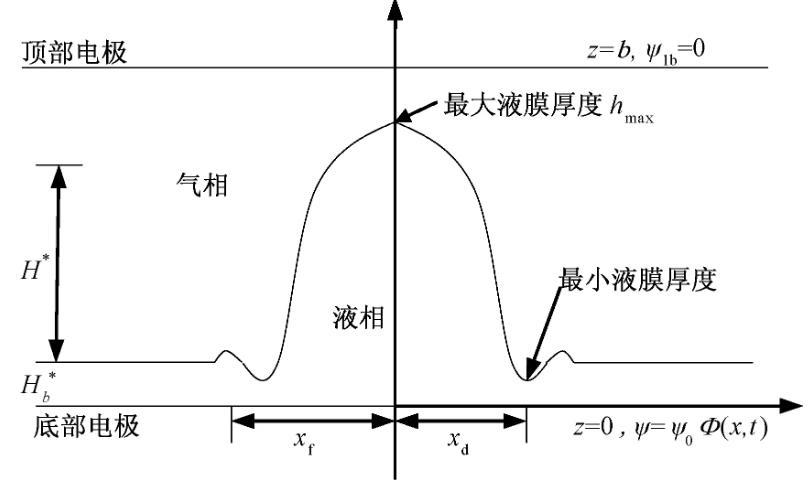

圖1平整基底上液滴的鋪展示意圖

結論

(1)兩極板間的液滴鋪展過程與不同類型電勢的作用密切相關，因電場作用改變的表面張力對液滴運動過程的影響總趨勢大體相同，但最大液膜厚度hmax和鋪展半徑xd的變化速率明顯不同。施加均勻電勢和線性電勢時，均不改變液滴鋪展的拋物線外形，但當表面張力受到電場影響而變化時，隨比例系數α增大，施加均勻電勢時，最大液膜厚度hmax減小，鋪展半徑xd增大，液滴鋪展進程加快；施加線性電勢時最大液膜厚度hmax先減小后略有增大，鋪展半徑xd增大。上述情況產生原因可歸結于，表面張力的變化改變了液滴表面電荷分布，對液滴鋪展造成的影響。

(2)施加非線性電勢Φ=Acos(kx)和Φ=1+e-x2/2時，隨比例系數α增大，最大液膜厚度hmax減小，鋪展半徑xd增大外，液膜中心出現的凹坑時間也隨之變長，延緩鋪展進程，減小破斷的可能性；而且通過施加合適的指數形式電勢時，可控制液滴的破裂過程。對于文中討論的4種類型電勢，提高電場強度，液滴鋪展過程中hmax與xd相對于表面張力不受電場影響時所產生的變化量增大。液滴運動過程，受表面張力變化影響最大的是線性電勢，最小的為指數電勢。
