合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 界面張力γ、潤(rùn)濕角θ與泥頁(yè)巖孔半徑r關(guān)系（二）
> 表面活性劑性能形成、HLB值計(jì)算、關(guān)鍵作用及其應(yīng)用
> 溫度對(duì)水—十二烷基硫酸鈉體系與純水體系界面張力、厚度的影響——模擬方法
> 一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
> 烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質(zhì)研究（一）
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴(kuò)張流變性質(zhì)（一）
> 添加表面活性劑抑制瓦斯解吸效果及機(jī)理分析
> 明確巖心孔喉大小及分布，構(gòu)建低滲透油藏CO2驅(qū)開(kāi)發(fā)全過(guò)程動(dòng)態(tài)預(yù)測(cè)模型（一）
> 如何利用全自動(dòng)表面張力儀判斷牛奶的純度？是否添加添加劑？
> 數(shù)碼印花活性墨水品控鑒定從哪些方面著手？
推薦新聞Info
-
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過(guò)冷N(xiāo)i-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
揭示界面張力在鈣鈦礦晶體生長(zhǎng)過(guò)程中作用機(jī)理
來(lái)源：材料科學(xué)與工程 瀏覽 998 次 發(fā)布時(shí)間:2024-04-29
金屬鹵化物鈣鈦礦材料以其優(yōu)異的光電半導(dǎo)體性能而被廣泛應(yīng)用于光電器件的研究，如太陽(yáng)能電池、光電探測(cè)器、激光器、發(fā)光二極管和晶體管等。當(dāng)前，多數(shù)鈣鈦礦基光電器件以多晶薄膜制備為主。與單晶相比，多晶薄膜表現(xiàn)出較差的電荷傳輸特性，并且容易發(fā)生化學(xué)降解。此外，鈣鈦礦單晶因其無(wú)擴(kuò)展缺陷（晶界）而具有許多優(yōu)點(diǎn)，包括高遷移率，長(zhǎng)復(fù)合壽命，低離子遷移率和高穩(wěn)定性。
對(duì)于鈣鈦礦材料結(jié)晶，各國(guó)研究者已經(jīng)開(kāi)發(fā)了多種策略，包括逆溫結(jié)晶，反溶劑蒸汽輔助結(jié)晶，配體輔助結(jié)晶，液相分離誘導(dǎo)結(jié)晶，高溫熔融生長(zhǎng)和液相降溫結(jié)晶方法。其中，基于溶液的鈣鈦礦結(jié)晶方法是常用的選擇。然而，在溶液中快速生長(zhǎng)高質(zhì)量的鈣鈦礦單晶依然面對(duì)諸多挑戰(zhàn)。在控溫結(jié)晶法中，熱對(duì)流容易擾亂結(jié)晶秩序而形成大量缺陷。在反溶劑或配體輔助結(jié)晶法中，雖然排除了溫度梯度的干擾，但精準(zhǔn)控制反溶劑擴(kuò)散難度較大。
此外，反溶劑引起的區(qū)域的溶解度不均勻，易造成溶液組分的偏差，影響晶體質(zhì)量。液相分離誘導(dǎo)結(jié)晶方法通過(guò)室溫緩慢蒸發(fā)溶劑來(lái)能夠制備出高質(zhì)量的MAPbBr3單晶，但溶劑擴(kuò)散緩慢，限制了單晶的生長(zhǎng)速度。
基于以上挑戰(zhàn)，山東大學(xué)空間科學(xué)與物理學(xué)院空間科學(xué)攀登團(tuán)隊(duì)行星科學(xué)課題組在系統(tǒng)研究界面張力對(duì)鈣鈦礦結(jié)晶過(guò)程作用機(jī)理的基礎(chǔ)上，開(kāi)發(fā)了一種PDMS（聚二甲基硅氧烷）輔助溫度梯度晶體生長(zhǎng)技術(shù)（PTG）。

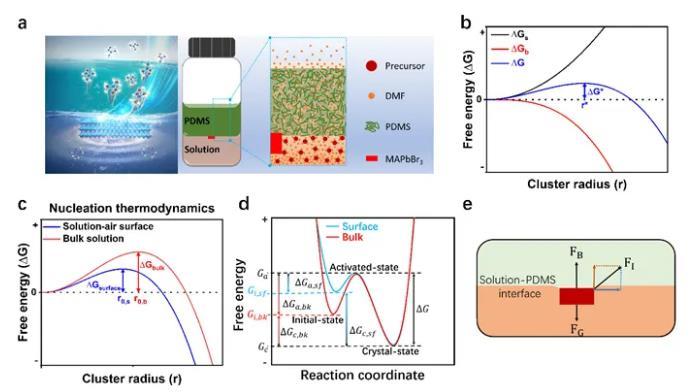

圖1. MAPbBr3鈣鈦礦結(jié)晶與晶體生長(zhǎng)。(a) PDMS輔助結(jié)晶原理圖；(b) 形核半徑與自由能的關(guān)系；(c) 溶液的表面和內(nèi)部的形核半徑的比較；(d)生長(zhǎng)過(guò)程中自由能變化圖解；(e)界面懸浮生長(zhǎng)的力學(xué)圖解。
利用PTG技術(shù)，課題組能夠快速制備出了高質(zhì)量的MAPbBr3鈣鈦礦單晶。該單晶展現(xiàn)出紀(jì)錄級(jí)的最窄XRD搖擺曲線(xiàn)半峰寬0.00806o，以及1002 ns的長(zhǎng)載流子壽命和4.25×109 cm-3超低缺陷態(tài)密度。利用自產(chǎn)的MAPbBr3鈣鈦礦單晶制作的X射線(xiàn)探測(cè)器，實(shí)現(xiàn)了7275μC Gy-1 cm2的高靈敏度和0.67μGy-1的低探測(cè)極限。該課題組的研究工作首次揭示界面張力在鈣鈦礦晶體生長(zhǎng)過(guò)程中作用機(jī)理，為高質(zhì)量鈣鈦礦單晶的快速制備提供了一種有效可行的方法，也為深空高能射線(xiàn)探測(cè)器的研制提供了一種新的選擇。
相關(guān)研究成果以“Interface Tension Assisted Temperature-Gradient Crystallization for High-Quality MAPbBr3 Perovskite Single Crystals with Low Defect Density”為題目，以研究論文的形式發(fā)表在ACS Applied Material&Interfaces。
